• 二维复合排水网
    1. 二维复合排水网

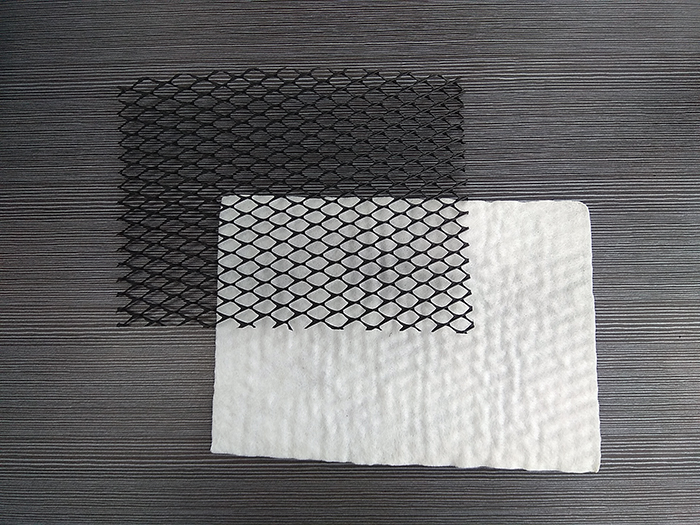

二维复合排水网

扫描二维码添加微信

泰安路铭工程材料有限公司

联系人:王振

手  机:15966037777

网  址:www.lumingtgm.com

地  址:山东省泰安市肥城市老城街道办事处尚质村


咨询热线:15966037777 立即咨询

信息详情



规格

网芯厚度4-8mm,土工布150-300g

幅宽2m-4.6m,卷长50-200m(长度根据工程设计和客户要求)。

指标

项目 指标
土工排水网 土工复合排水放
密度/(g/cm3 ≥0.939 --
炭黑含量/% 2~3 --
纵向拉伸强度/(kN/m) ≥8.0 ≥16.0
纵向导水率(法向荷载500kPa、水里梯度0.1)/(m2/s) ≥3.0x10-3 ≥3.0x10-4
剥离强度/(kN/m) -- ≥0.17
土工布单位面积质量/(g/m2 -- ≥200

特点

1.排水性强(相当于一米厚砾石排水)。

2.抗拉强度高。

3.减少土工织物嵌入网芯的机率,保持长期稳定的排水。

4.长期承受高压载荷(能承受大约3000Ka的压缩载荷)。

5.耐腐蚀、耐酸碱、使用寿命长。

6.施工方便、缩短工期、降低成本。

复合排水网的作用特性:

  1. 铺设在地基和底基之间,用于排出地基与底基之间积水,阻断毛细水并有效地结合到边缘排水系统中。这种结构自动缩短了地基的排水途径,排水时间大大减短,而且可以使精选地基材料的使用数量减少(即可使用带有多细料,渗透率较低的材料)。可以延长道路的使用寿命。

  2. 在底基层铺设排水网能够防止底基细料进入地基层(也是起到隔离作用)。骨料基层会在有限程度内进入土工网的上层部分。这样,复合土工排水网还有一种潜在的限制骨料基层横向移动的作用,在这个方式上,它的作用类似于土工格栅的加固作用。一般来说,复合土工排水网的抗拉强度和刚性优于许多用于地基加固的土工格栅,这种限制作用提高地基的支撑能力。

  3. 道路老化、裂缝形成后,大部分雨水会进入断面中。在这种情况下,把排水网直接铺设在路面下,代替可排水地基。排水网可以在水分进入地基/底基层之前其先行收集。而且还可以在排水网的底端包上一层膜,进一步防止水分进入地基。对刚性道路系统来说,这种结构允许用较高的排水系数Cd来设计道路。这种结构的另一个优点是可能能使混凝土均匀地水合(有关这个优点的程度研究正在进行中)。不管是对刚性道路还是柔性道路系统,这种结构都能够延长道路的使用寿命。

  4. 在北方气候条件下,铺设排水网可帮助减轻冻胀的影响。如果冰冻深度很深,可把土工网铺设在底基中较浅的位置,作为毛细作用阻塞。另外经常还需要用不易冻胀的粒状底基层替换,向下延展到冰冻深度。易冻胀的回填土可直接填在排水网上面,直到地基地面线。在这种情况下,该系统可连接到排水出口,使地下水位在相当于或低于这个深度。这样可以潜在地限制冰晶体的发展,在寒冷地区春季冰融时,不用对交通荷载进行限制。

用途

主要用于垃圾填埋场、路基的排水。

施工方法

  1. 调整土工合成材料的方向,使材料卷的长度方向垂直于道路。

  2. 复合土工排水网端接,相邻土工网芯上的土工布沿着材料卷搭接。

  3. 把相邻的土工材料卷的土工网芯用白色或的塑料扣或聚合物带子连接起来,从而连接材料卷。沿着材料卷的长度方向,每隔3英尺用带子连接一次。

  4. 搭接的土工织物的方向要与填料堆放的方向一致。若土工材料铺设在地基/基层和底基层之间,要进行连续楔形或缝合,使搭接的土工织物上层固定。如果缝合,使用平头缝法或一般缝法,以达到针脚长度的要求。

二维复合排水网2019-9-19 12:51:58 本文被阅读 1975 次
