规格

克重3500g-6000g/m2,幅宽2m、3m、6m（常用6m）

卷长30-50m(长度根据工程设计和客户要求)。

膨润土防水毯按生产工艺可分为：针刺法钠基膨润土防水毯、针刺覆膜法钠基膨润土防水毯以及胶粘法钠基膨润土防水毯。

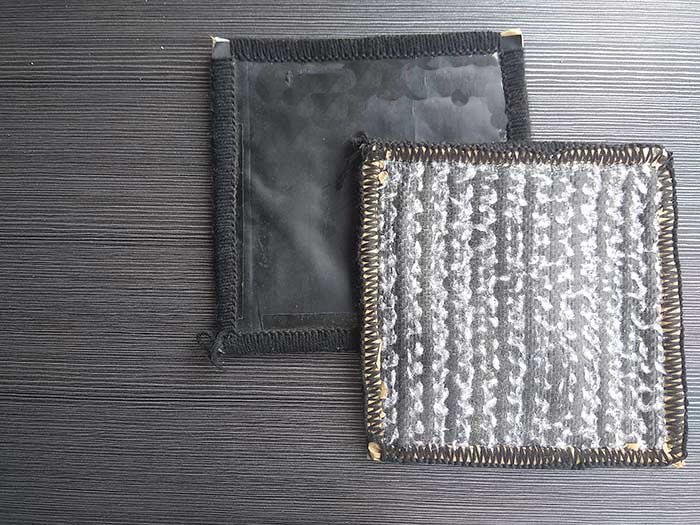

针刺覆膜法钠基膨润土防水毯，是在针刺钠基膨润土防水毯的非织造土工布的外表面上复合一层高密度聚乙烯土工膜。

胶粘法钠基膨润土防水毯，是用胶粘剂把膨润土颗粒粘结到高密度聚乙烯板上，压缩生产的一种钠基膨润土防水毯。

国内工程使用以针刺法及针刺覆膜法居多。

指标

特点

防水机理为：膨润土防水毯所选用的钠基粒子膨润土遇水可膨胀24倍以上，使其形成均匀的黏性高且滤失量低的胶体系统，在两层土工布限制作用下，使膨润土从无序变为有序的膨胀，持续的吸水膨胀结果是让膨润土层自身达到密实，从而具有防水作用。抗渗静水压可达1.0MPa以上，渗透性5×10-11m/s ，单位面积膨润土质量5kg/m2，膨润土是无机材料，不会发生老化反应， 耐久性好，且不会对环境造成任何不利影响，属环保材料。

1. 密实性：

钠基膨润土在水压状态下形成高密度横隔膜，厚度约3mm时，它的透水性为5×10ˉ11m/s以下，相当于100倍的30cm厚度粘土的密实度，具有很强的自保水性能。

2. 的防水性能:

因为钠基膨润土系无机材料，即使经过很长时间或周围环境发生变化，也不会发生老化或腐蚀现象,因此防水性能。

3. 施工简便：

和其他防水材料比较，施工相对比较简单，不需要加热和粘贴。只需用膨润土粉末和钉子、垫圈等进行连接和固定。施工后不需要特别的检查，如果发现防水缺陷也容易维修。GCL是现有防水材料中施工工期短的。

4. 不受气温影响：

在寒冷气候条件下也不会脆断。

5. 防水材料和对象的：

钠基膨润土遇水时，具有20~28倍的膨胀能力，即使混凝土结构物发生震动和沉降，GCL内的膨润土也能修补2mm以内混凝土表面的裂纹。

6. 绿色环保：

膨润土为无机材料，对环境没有特别的影响，具有良好的环保性能。

用途

隧道，地铁、地下室、地下通道各类地下建筑物及地下水资源较丰富的水景工程中的防渗防漏处理。

施工方法

一、注意事项

1. 膨润土复合防水垫（GCL）的储运应防水、防潮、防强烈阳光爆晒。储存时地面应采取架空方法垫起，运现场的膨润土复合防水垫（GCL）应在当日用完。

2. 在进行下道工序或相邻工程施工时，应对已完成工序的膨润土复合防水垫（GCL）妥善保护，不得有任何人为损坏。

3. 应尽量避免穿钉鞋、高跟鞋在膨润土复合防水垫（GCL）上踩踏； 车辆等机械不得碾压膨润土复合防水垫（GCL）。

4. 在GCL复合衬垫的施工中，已铺完成的GCL应在当日完成HDPE膜的施工或铺设300mm厚黏土保护层，当日不能完成HDPE膜或黏土保护层的施工，应对GCL进行覆盖，以防下雨下雪而使GCL行水化及强烈阳光对GCL的爆晒。

5. 对GCL单层衬垫的防渗、防水施工工程，在施工结束并验收合格后，应迅速用比重大于2.0的土、砂子或石粒进行回填。回填时为防止GCL的损坏，回填土中不能含有粒径大于10mm以上的碎石，回填土厚度不应少于30cm。回填土应分级回填夯实，压实度不能低于85%。

二、 施工方法

1、地下室外墙施工

1. 施工前先墙面处理干净，如有大于20cm的裂缝，缺口或蜂窝、麻面等，须用水泥砂浆修平，大于20cm的凸出物应剔除。

2. 建议采用由下往上的顺序铺贴外墙面防水垫。防水垫可用2mm长钢钉固定，也可用射钉枪固定，钉距为30cm；防水垫应以品字形分布，尽量避免有十字形叠口出现，重叠部分应大于10 cm；除了在防水垫搭接部位和边缘部位需要用钉固定以外，整幅防水垫中间也需视其平整度加钉固定，务实防水垫紧凑安装在墙面上，钉孔的处理用膨润土胶泥，抹于钉盖及垫片处。

3. 外墙下面的防水垫要和底板预留的防水垫相接、固定，以达到形成一个完整的防水体系。接近地坪时在防水垫的收口部位用铁制贴条压住，并用钢钉固定，然后涂浆状膨润土封口。

4. 穿墙管道和预留洞采用膨胀止水条辅之以浆状膨润土密封。

5. 防水垫在墙面施工搭接时，可采取以下两种方法施工：

   1).膨润土胶泥涂抹于搭接缝处。

   2).用膨润土防水板裁成10cm宽的条状，夹在搭接缝的中间，然后用钉固定。

6. 防水垫铺贴时，应使编织布一侧朝向墙体，使无纺布面向外，即朝向回填土一侧。

7. 墙体的施工缝也须用膨润土胶泥填于其中。

8. 墙面施工的阴、阳角处应作成“八”字形部位加膨润土防水棒，防水棒可用钉子及细铁丝等固定。铺贴防水垫时，把防水棒包在其内，特别是底板与墙体的阳角处。

9. 防水垫施工搭接时，应按照高处的防水垫在外侧，低处的防水垫在内侧（紧贴在墙面上），以防水回填土时有异物进入搭接缝。

10. 回填土施工：

    1).为避免回填及夯实施工时对防水垫造成损坏，可考虑加防护板。防护板可用任何材质，只要能起到保护作用即可。

    2).回填土应分级回填夯实，其密实度应可能短的时间内进行回填；

    3).防水垫施工及检验完成后，应在尽可能短的时间内进行回填；

    4).回填时应掉其中的石块、木块、混凝土块或其它有尖角的杂质。

11. 防水垫外墙面施工的检验：其检验内容除底板检验的项目以外，需对下列项目进行检验：

    1).穿墙管部位的施工是否符合要求；

    2).固定钉的间距是否符合要求；

    3).防水垫是否牢固；

    4).回填土是否达到要求的密实度。

2、填埋场的施工

1. GCL的铺设：

   因铺设场工程均为施工场面积大，作业时间较长，因此制定合理的施工方案，防水垫的施工须分若干工作面进行，并需与HDPE膜的施工进行协调。

   1).填埋场工程适用于宽幅、大卷的防水垫，铺设时宜采用机械施工。

   2).分块分区域进行防水垫的铺设。

   3).坡度较大的斜面可用塑料锚固钉加以固定。

   4).铺设时应使防水垫的无纺布面朝下（即朝向垫层一侧），编织布面朝上（即朝准备铺土工膜的一侧）

   5).所有已铺设完的防水垫，在当天完成其上层HDPE膜的施工，以确保不会因雨雪天气或太阳爆晒而使防水垫失去防水作用，因此要求事先制定好合理的施工方案。

   6).若填埋场的设计仅用单层防水垫（GCL）作为防渗层时，在防水垫铺设完成后，应于当日完成回填土的施工并压实。

   7).建议防水垫的搭接宽度≥30cm。

3、人工湖的施工

1. 基层处理土质的基层要求平整并夯实，其上不得有草根及粒度≥20mm的碎石等杂质。

2. 防水垫的裁切及铺设:

   本公司所产防水垫规格为幅宽≤6米，长度≤60米。裁切时可根据施工尺寸裁切，可横向铺设，也可纵向铺设。防水垫铺设时其所有接缝（横向或纵向）处只需搭接，并在接缝处按0.4kg/m2的数量撒上膨润土干粉（膨润土胶泥）即可。接缝宽度≥25cm,一旦防水垫出现破损、发现有孔洞等缺陷或损伤时，应及时用膨润土干粉（膨润土胶泥）或用破损部位尺寸放大15cm以上的GCL及膨润土干粉（膨润土胶泥）进行局部覆盖修补即可，边缘部位按搭接的要求处理，当坡度较大时，可用专用铆固钉固定以避免防水垫产生滑动。

3. 保护层的施工:

   当使用预制混凝土砌块作保护层时，可在铺设完成的防水垫上均匀铺铺撒约3-5cm厚的细砂或素土（细砂或素土中不能含有粒度大于2cm的石子或其它杂物）。然后进行混凝土砌块保护层的施工，也可直接在防水垫上用水泥砂浆砌筑混凝土砌块，其施工方法及要求同膜料防渗时保护层的施工要求。

三、施工注意事项

1. 膨润土防水毯可在负温下使用，一般不宜在负温度下进行施工。在负温度下，屋面保温层、找平层不易干燥，其中的多余水分如遭冻结，体积膨胀，容易导致卷材防水层开裂；待气温上升解冻时，水分蒸发，又容易造成卷材防水层起鼓。另外，由于冬季温度低，散热快，不易保证膨润土防水毯胶结材料的使用温度。防水卷材在负温度下容易脆断，铺贴也比较困难，很难保证防水层的质量。

   当有在冬季铺贴膨润土防水毯屋面防水层时，找平层宜采用现浇的膨润土防水毯砂浆，或用已经干燥的钢筋混凝土预制板，板缝之间用膨润土防水毯砂浆嵌填。

   施工时，应采取防寒措施，确保膨润土防水毯胶结材料的使用温度，否则很难达到规范要求粘贴膨润土防水毯的每层热膨润土防水毯胶结材料的厚度不大于1.5mm的规定。负温度下屋面防水层，好采取先铺贴一层防水卷材层，确保该工程的屋面不渗漏，等气温转暖，经检查整修后，再按原设计要求铺贴好膨润土防水毯层和保护层

2. 膨润土防水毯基面处理:

   1).潮湿度要求

   膨润土颗粒的吸水性很强,因此在生产、仓储和运输过程中要求保持干燥,但在施工过程中,只要求基层表面无明水流即可,一般的潮湿基面不会导致膨润土毯提前膨胀,如基面流水无法处理时,要求进行临时引排。

   2).平整度要求

   在对基面进行处理时,要求基面的平整度(凹坑的大深度与小直径的比值)不大于1/6,且要求平缓过渡,不得出现直角等部位。但对于凹凸起伏比较规则的桩结构,其表面的平整度要求满足转弯半径不小于40 cm即可,此时要对底板和侧墙连接部位进行处理,保证底板和侧墙处膨润土毯能够平滑过渡。 除要求膨润土毯密贴在基层表面且不出现大的皱褶外,还 要处理好基层表面的毛糙部位。因为在喷射混凝土基面直接铺设膨润土毯时,毯体与基层的接触面间往往存在很多微小的悬空部位,无法密贴,这样在膨润土膨胀时,会先填补这些微小孔洞,造成膨润土颗粒的损失,而一旦地下水位反复变化时,会膨润土颗粒带走,影响膨润土毯的防水效果。
