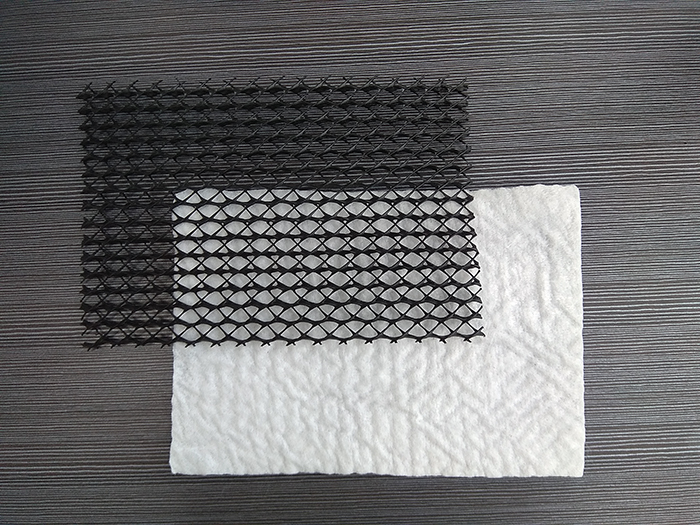

规格

网芯厚度4-8mm,土工布150-300g

幅宽2m-4.6m,卷长50-200m(长度根据工程设计和客户要求)。

指标

特点

1.排水性强（相当于一米厚砾石排水）。

2.抗拉强度高。

3.减少土工织物嵌入网芯的机率，保持长期稳定的排水。

4.长期承受高压载荷（能承受大约3000Ka的压缩载荷）。

5.耐腐蚀、耐酸碱、使用寿命长。

6.施工方便、缩短工期、降低成本。

复合排水网的作用特性：

1. 铺设在地基和底基之间，用于排出地基与底基之间积水，阻断毛细水并有效地结合到边缘排水系统中。这种结构自动缩短了地基的排水途径，排水时间大大减短，而且可以使精选地基材料的使用数量减少（即可使用带有多细料，渗透率较低的材料）。可以延长道路的使用寿命。

2. 在底基层铺设排水网能够防止底基细料进入地基层（也是起到隔离作用）。骨料基层会在有限程度内进入土工网的上层部分。这样，复合土工排水网还有一种潜在的限制骨料基层横向移动的作用，在这个方式上，它的作用类似于土工格栅的加固作用。一般来说，复合土工排水网的抗拉强度和刚性优于许多用于地基加固的土工格栅，这种限制作用提高地基的支撑能力。

3. 道路老化、裂缝形成后，大部分雨水会进入断面中。在这种情况下，把排水网直接铺设在路面下，代替可排水地基。排水网可以在水分进入地基/底基层之前其先行收集。而且还可以在排水网的底端包上一层膜，进一步防止水分进入地基。对刚性道路系统来说，这种结构允许用较高的排水系数Cd来设计道路。这种结构的另一个优点是可能能使混凝土均匀地水合（有关这个优点的程度研究正在进行中）。不管是对刚性道路还是柔性道路系统，这种结构都能够延长道路的使用寿命。

4. 在北方气候条件下，铺设排水网可帮助减轻冻胀的影响。如果冰冻深度很深，可把土工网铺设在底基中较浅的位置，作为毛细作用阻塞。另外经常还需要用不易冻胀的粒状底基层替换，向下延展到冰冻深度。易冻胀的回填土可直接填在排水网上面，直到地基地面线。在这种情况下，该系统可连接到排水出口，使地下水位在相当于或低于这个深度。这样可以潜在地限制冰晶体的发展，在寒冷地区春季冰融时，不用对交通荷载进行限制。

用途

主要用于垃圾填埋场、路基和内壁的排水。

施工方法

注意事项

土工格栅的铺筑面应较为平整，铺筑层经验收合格后，为防纵向歪斜现象，先按幅宽在铺筑层划出白线或挂线，即可开始铺筑，然后用铁钉固定格栅的端部（每米宽用钉8根，均匀距离固定），固定好格栅端部后，用铺筑机格栅缓缓向前拉铺，每铺10米长进行人工拉紧和调直一次，直一卷格栅铺完，再铺下一卷，操作同前，铺完一卷后用6T-10T的压路机从起始点开始向前进方向碾压一遍即可，（如铺筑在中面层上和找平层上，用钢辊压路机为宜；如格栅直接铺在混凝土路面上，用胶辊压路机为宜，）接铺：以卷长为单位作为铺设的段长，在应铺格栅的段长内铺满以后，再整体检查一次铺筑质量，然后接着铺筑下一段，下一段铺筑时，格栅与格栅可以用10-15CM的搭接长度，并用铁钉或木楔固定后继续向前进方向铺段，依次类推，操作要求同前。

施工要点

施工场地：要求压实平整、呈水平状、尖刺突起物。

格栅铺设：在平整压实的场地上，安装铺设的格栅其主要受力方向（纵向）应垂直于路堤轴线方向，铺设要平整，无皱折，尽量张紧。用插钉及土石压重固定，铺设的格栅主要受力方向好是通长无接头，幅与幅之间的连接可以人工绑扎搭接，搭接宽度不小于10cm。如设置的格栅在两层以上，层与层之间应错缝。大面积铺设后，要整体调整其平直度。当填盖一层土后，未碾压前，应再次用人工或机具张紧格栅，力度要均匀，使格栅在土中为绷直受力状态。

    填料的选择：填料应按设计要求选取。实践证明，除冻结土、沼泽土、生活垃圾、白垩土、硅藻土外均可用做填料。但砾类土和砂类土力学性能稳定，受含水量影响很小，宜优先选用。填料粒径不得大于15cm，并注意控制填料级配，以保证压实重量。

    填料的摊铺和压实：当格栅铺设定位后，应及时填土覆盖，裸露时间不得超48小时，亦可采取边铺设边回填的流水作业法。先在两端摊铺填料，格栅固定，再向中部推进。碾压的顺序是先两侧后中间。碾压时压轮不能直接与筋材接触，未压实的加筋体一般不允许车辆在上面行驶，以免筋材错位。分层压实度为20-30cm。压实度达到设计要求，这也是加筋土工程的成败关键。

防排水措施：在加筋土工程中，要作好墙体内外的排水处理；要做好护脚，防冲刷；在土体内要设置滤、排水措施，时，应设置土工布、透水管（或盲沟）。采取疏导的方式排水，不能堵塞，否则产生隐患。
